جزئیات محصول:
|
| نام: | 130 سروو استاتور و پشته روتور | مواد: | 0.35 |
|---|---|---|---|
| کاربرد: | کنترل صنعتی | آیا قابل تنظیم است: | قابل تنظیم |
| certification: | IATF16949, ISO14001，ISO45001 | ||
| برجسته کردن: | قطعات هسته استاتور آهنی,هسته آهنی استاتور,روتور سروو موتور و استاتور |
||
تمام مشخصات را می توان سفارشی کرد،از درخواست خود خوش آمدید!
هسته موتور برای کنترل صنعتی 130 سروو استاتور و پشته روتور
مشخصات فنی:

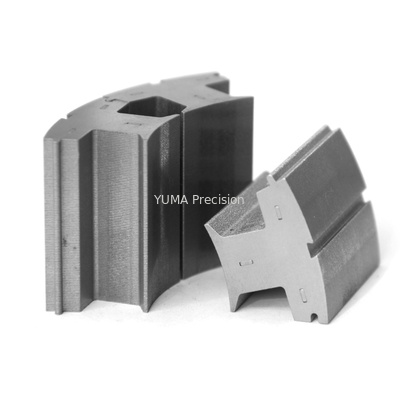

با توجه به هزینه، ناچ به صورت شیار مستقیم طراحی شده و افزایش دمای موتور در نظر گرفته شده است.
از مواد 0.35 میلی متری برای دستیابی به دمای نسبتاً پایین موتور استفاده می شود.

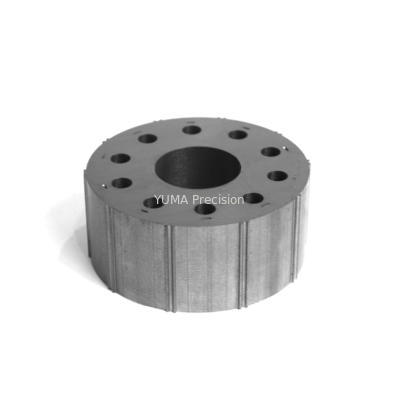

روتور از نوع 10 قطبی سطحی، با مواد 0.5 میلی متری است.روتور دارای 10 سوراخ کاهش وزن است،
که می تواند با توجه به تقاضای مشتری برای اینرسی افزایش یا کاهش یابد.راه کلید با انحراف
1.5 درجه بر روی سوراخ داخلی طراحی شده است که می تواند به اشتباه طراحی قطب تولید 3 درجه در 2 بخش روتور پی برد.
| استاتور | ||||||
| قطر خارجی | قطر داخلی | عرض قطب | تعداد اسلات | ضخامت مواد | اسکلت | ارتفاع هسته |
| 122.1 | 85.1 | 11.8 | 12 | 0.35 | آره | L=34.5/50.5/68.5 |
| روتور | |||
| قطر خارجی | قطر داخلی | قطب | ضخامت مواد |
| 77.35 | 33 | 10 | 0.5 |
با توجه به هزینه، استفاده از مواد 0.5 میلی متری برای طراحی بریدگی به عنوان یک شکاف مستقیم، در مقایسه با مواد 0.35 میلی متری،
افزایش دما نسبتاً بیشتر خواهد بود، اما هزینه هسته آهنی بهترین است. روتور 10 قطبی است که روی سطح نصب شده است.
نوع، با مواد 0.5 میلی متر.روتور دارای 10 سوراخ کاهش وزن است که با توجه به آن می توان آنها را افزایش یا کاهش داد
تقاضای مشتری برای اینرسی؛راه کلید با انحراف 1.5 درجه بر روی سوراخ داخلی طراحی شده است که می تواند متوجه شود
طراحی اشتباه قطب تولید 3 درجه در 2 بخش روتور.
| استاتور | ||||||
| قطر خارجی | قطر داخلی | عرض قطب | تعداد اسلات | ضخامت مواد | اسکلت | ارتفاع هسته |
| 122.2 | 85 | 11.8 | 12 | 0.5 | آره | L=34/51/68 |
| روتور | |||
| قطر خارجی | قطر داخلی | قطب | ضخامت مواد |
| 77.35 | 33 | 10 | 0.5 |
 |
|
|
| هسته روتور استاتور موتور | ابزار مهر زنی | تجهیزات خود توسعه یافته |
را
-----------------همه عکس ها از کارگاه گرفته شده است، به بازدید از شرکت ما خوش آمدید!-------------
|
|
|
|
|
|
|
|
 |
